Mesin Slitting 1650
Deskripsi
Ringkasan teknis
Mesin slitting 1650 adalah konfigurasi referensi untuk koil baja cold rolled dan stainless steel dengan ketebalan 0,3–3,0 mm; lebar koil maksimum 1650 mm. Lini ini menggabungkan uncoiling terkendali, pemandu masuk, slitting dengan pisau cakram putar, pengumpulan potong tepi, pemisahan strip, kontrol tension, dan penggulungan dalam satu proses terkoordinasi.
Dengan toleransi lebar ±0,05 mm dan kecepatan hingga 120 m/menit, lini ini memenuhi kebutuhan pusat layanan koil, pabrik pipa, serta bengkel stamping dan pembentukan.
Bengkel XIONGJIN
Fasilitas kami yang beroperasi
Lembar data teknis
Spesifikasi teknis
Parameter utama Mesin Slitting 1650. Detail dikonfirmasi per proyek.
| Material | Coil baja cold rolled dan coil baja tahan karat |
|---|---|
| Ketebalan koil | 0,3–3,0 mm |
| Lebar koil | 1650 mm'ye kadar |
| Kekuatan tarik (referensi) | σb ≤ 480 MPa |
| Berat koil maksimum | 15 t |
| Diameter dalam koil | Ø508 / Ø610 mm |
| Diameter luar koil maksimum | ≤ Ø2000 mm |
| Hasil keluaran | Coil strip yang dipotong presisi |
| Diameter dalam koil jadi | Ø508 mm |
| Diameter luar maksimum koil jadi | ≤ Ø2000 mm |
| Berat maksimum koil jadi | 15 t |
| Lebar strip minimum | 25 mm |
| Jumlah strip | Hingga 22 strip pada 0,3 mm; 6 strip pada 3,0 mm |
| Toleransi lebar strip | ±0,05 mm |
| Burr (referensi) | ≤ 3% dari ketebalan strip |
| Lebar potong tepi (referensi) | 4–10 mm |
| Kecepatan lini | 0–120 m/mnt |
| Kecepatan threading strip | 0–15 m/mnt |
| Arbor pisau | 2 × Ø230 mm |
| Pisau potong | Ø350 × Ø230 mm |
| Motor kepala slitter | Motor 90 kW kecepatan tanpa langkah |
| Daya terpasang (referensi) | 270 kW |
| Pasokan listrik (referensi) | 380 V / 60 Hz / tiga fase |

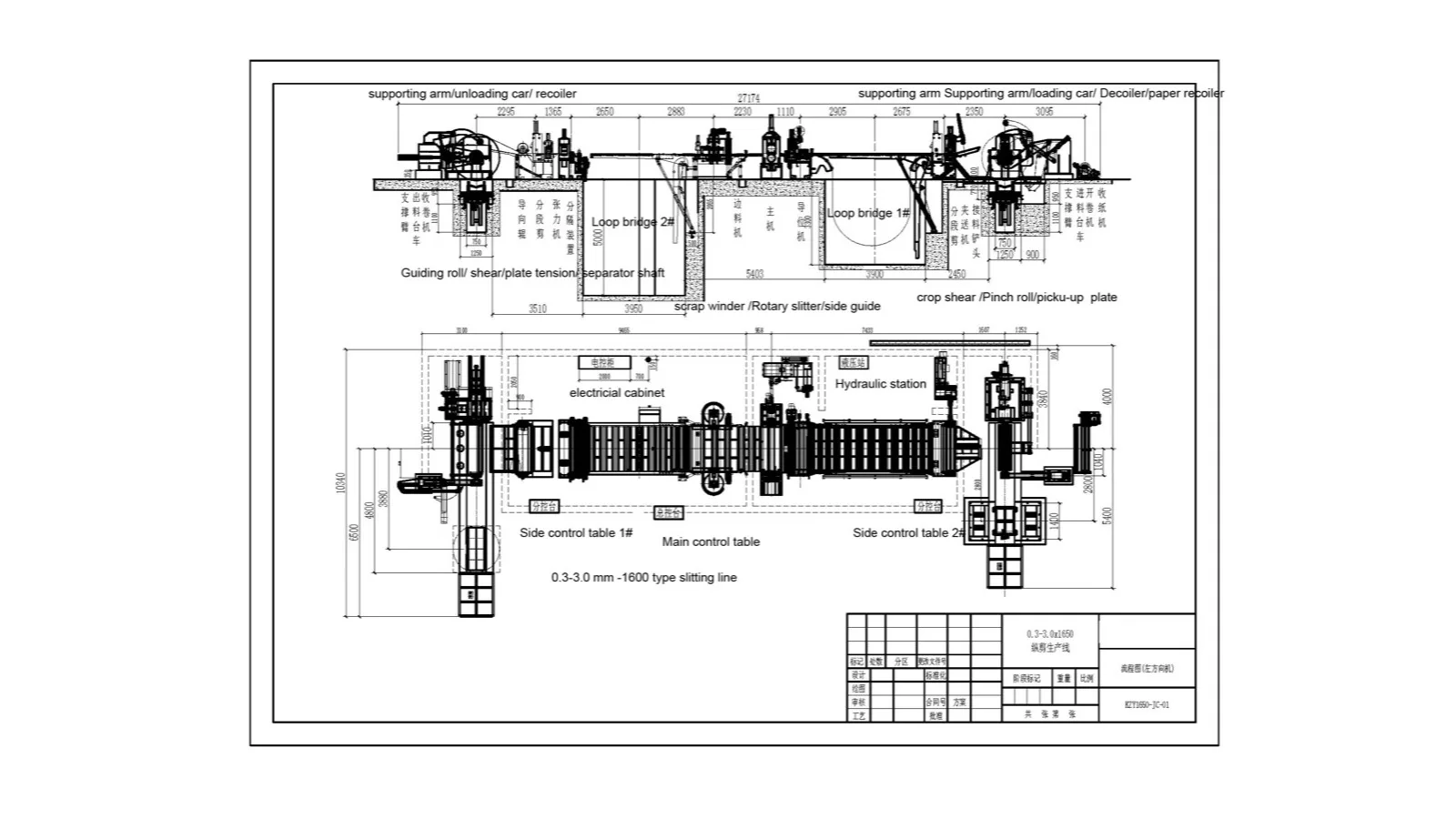

| Luas area yang dibutuhkan (referensi) | Sekitar 27 m × 9 m |
Butuh konfigurasi yang tepat untuk material Anda?
Sampaikan ketebalan, lebar koil, dan perkiraan volume produksi Anda — tim teknis XIONGJIN akan merekomendasikan konfigurasi yang paling sesuai.
