Slitting Line 1350 Presisi Tinggi
Deskripsi
Ringkasan teknis

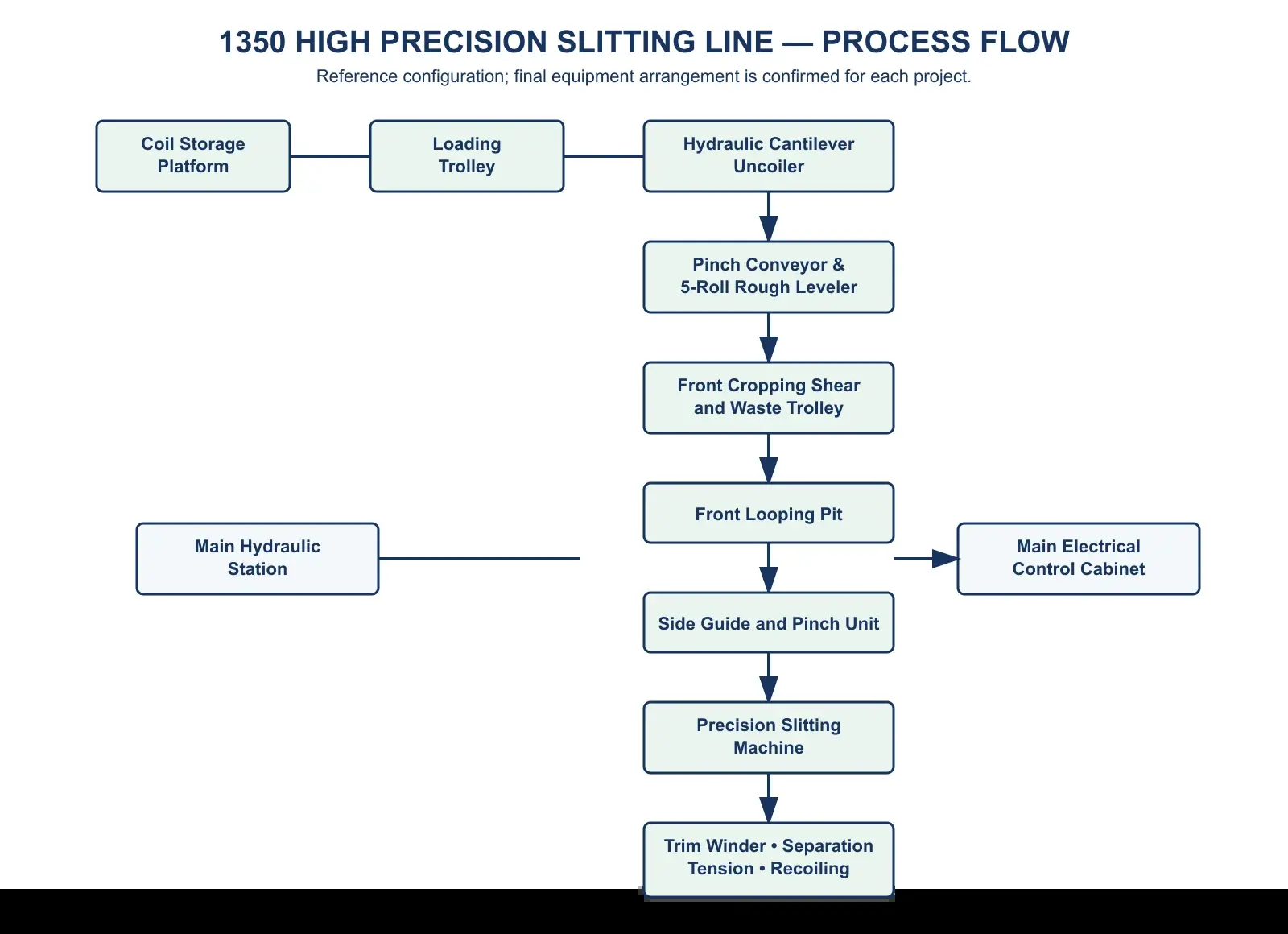

Slitting Line 1350 Presisi Tinggi adalah konfigurasi referensi XIONGJIN untuk koil stainless steel cold rolled seri 200, 300, dan 400. Lini ini menggabungkan uncoiling terkendali, pemrosesan masuk, slitting presisi dengan kepala slitter pisau cakram putar, kontrol tension, dan penggulungan bawah untuk menghasilkan koil strip yang tergulung rapat dan rapi.
Dengan kecepatan slitting referensi hingga 200 m/menit, toleransi lebar strip ±0,1 mm, dan kapasitas hingga 30 strip, konfigurasi ini ideal untuk pusat layanan stainless steel dan produsen strip presisi.
Dalam operasi
Video operasi nyata
Tonton Slitting Line 1350 Presisi Tinggi dalam operasi nyata di fasilitas XIONGJIN.
Bengkel XIONGJIN
Fasilitas kami yang beroperasi
Lembar data teknis
Spesifikasi teknis
Parameter utama Slitting Line 1350 Presisi Tinggi. Detail dikonfirmasi per proyek.
| Material koil yang cocok | Cold rolled stainless steel coil, seri 200 / 300 / 400 |
|---|---|
| Ketebalan material | 0,3–4,0 mm |
| Lebar koil | 300–1300 mm maksimum |
| Diameter luar koil | 1850 mm maksimum |
| Diameter dalam koil | 508 mm |
| Berat koil maksimum | 15 MT |
| Kekuatan material (referensi) | Kekuatan tarik σb ≤ 385 MPa; kekuatan luluh σs ≤ 325 MPa |
| Diameter dalam koil jadi | 508 mm |
| Diameter luar koil jadi | ≤ 1800 mm |
| Berat maksimum koil jadi | 15 MT |
| Jumlah strip maksimum | 30 strip |
| Lebar strip minimum | 15 mm |
| Toleransi lebar strip | ±0,1 mm |
| Burr | ≤ 3% dari ketebalan material |
| Pergeseran lapisan strip | ≤ ±0,5 mm |
| Toleransi teleskopik koil | ≤ ±2,5 mm tidak termasuk 5 gulungan pertama; diukur pada diameter luar coil jadi ≤ 1500 mm |
| Kelengkungan strip | 1000 mm'de ≤ 0,25 mm; 2000 mm'de ≤ 0,5 mm |
| Lebar potong tepi | 5–15 mm |
| Persyaratan kualitas permukaan | Tidak ada cacat proses tambahan pada permukaan strip jadi setelah proses |
| Kecepatan lini (referensi) | 0–200 m/mnt |
| Kecepatan threading strip | 0–15 m/mnt |
| Pasokan listrik | 380 V ±10%, 50 Hz, tiga fase |
| Daya terpasang | Sekitar 320 kW |
| Metode pemotongan | Motorlu kesim |
| Metode penggulungan | Alttan sarma |
| Kepala slitter | 1 set |
| Tenaga operator | 1 teknisi dan 2–3 operator umum |
| Luas area yang dibutuhkan (referensi) | Sekitar 25–30 m panjang × 12 m lebar; tata letak akhir akan dikonfirmasi |
| Warna lini dan arah operasi | Ditentukan oleh pembeli |
Butuh konfigurasi yang tepat untuk material Anda?
Sampaikan ketebalan, lebar koil, dan perkiraan volume produksi Anda — tim teknis XIONGJIN akan merekomendasikan konfigurasi yang paling sesuai.
