Cut to Length Line Stop Shear 1650 (4HI)
Deskripsi
Ringkasan teknis

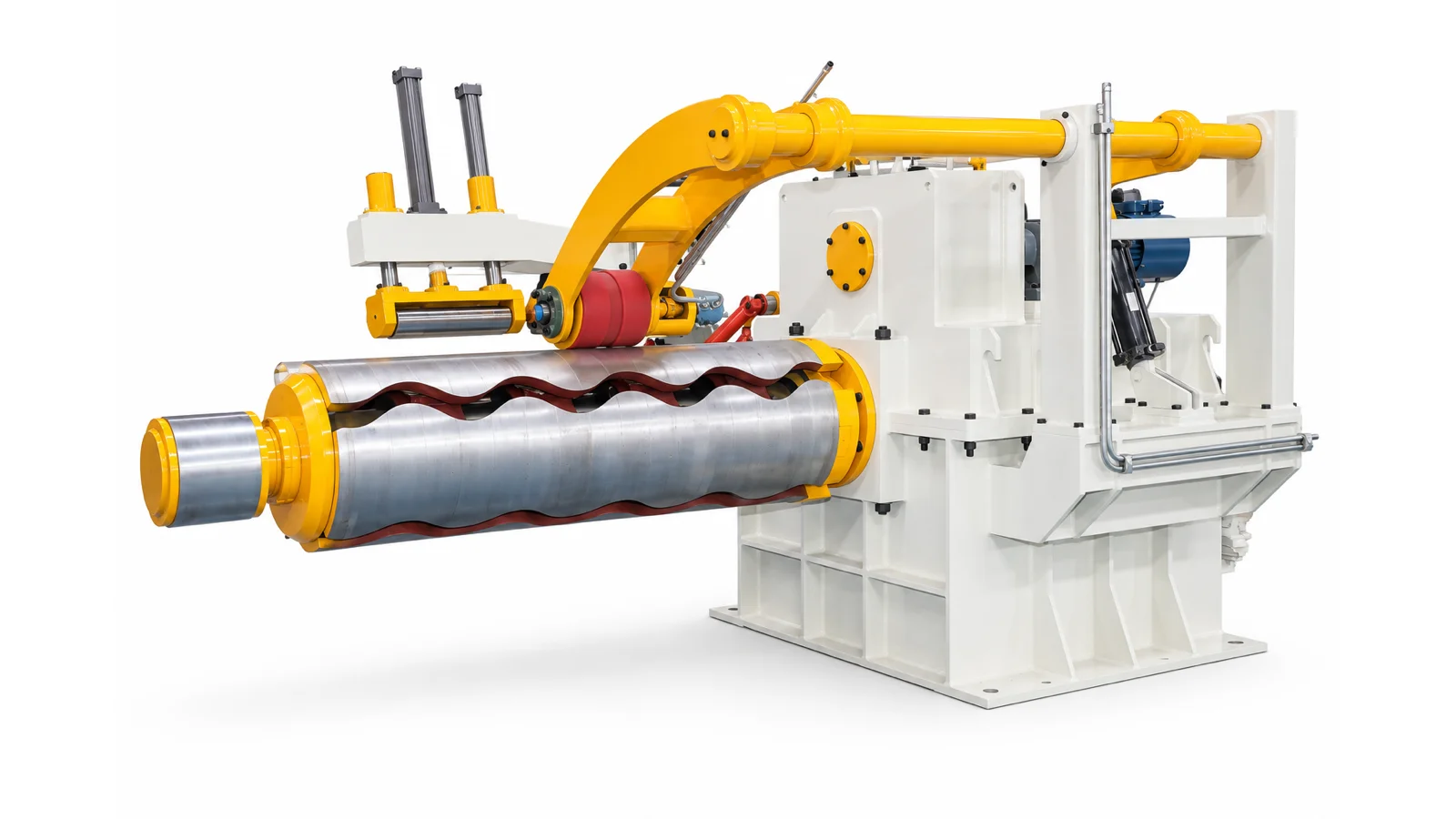

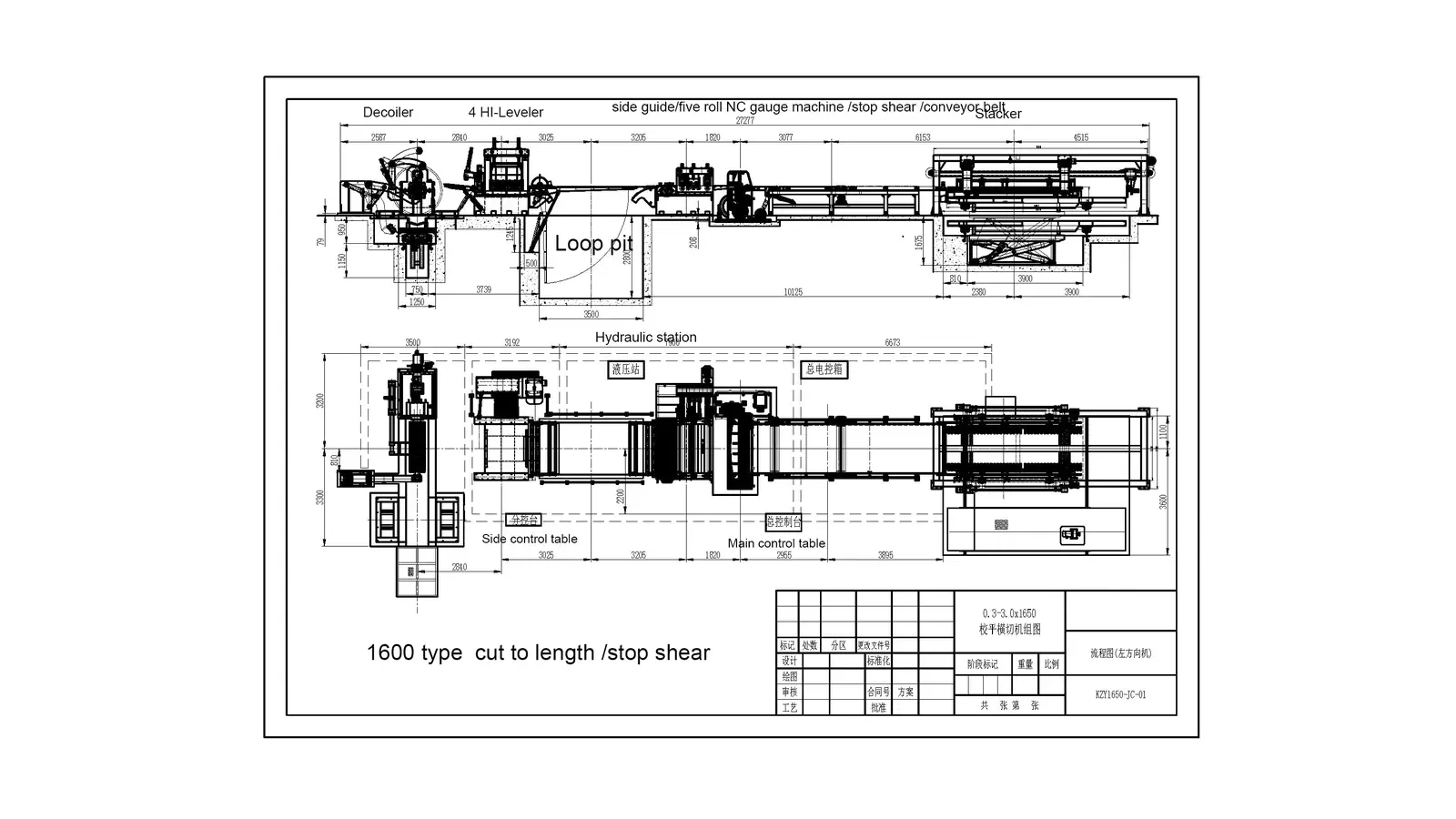

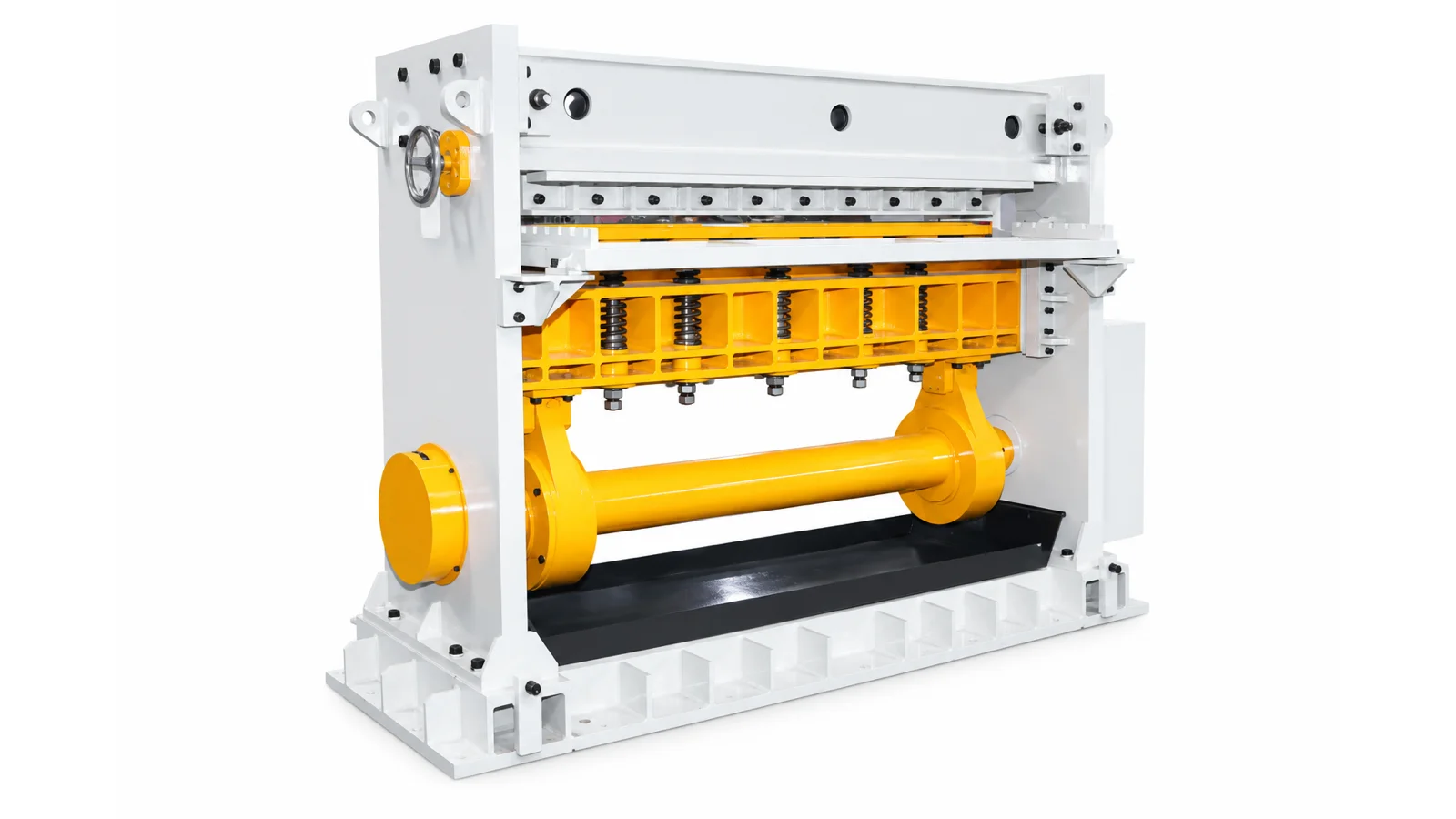

Cut to length line stop shear 1650 mengubah koil baja menjadi pelat yang diratakan dan dipotong sesuai panjang terprogram. Konfigurasi referensi menggabungkan penanganan koil, leveler presisi 4HI 19 rol, NC feeding, stop shear, konveyor pelat, dan penumpukan otomatis.
Ideal untuk pelat cold rolled, pelat galvanis, pelat pickled penggunaan umum, dan pelat baja otomotif dalam rentang material pada penawaran teknis — dari gudang koil hingga tumpukan pelat yang rapi. Opsi teknis: leveler 6HI.
Bengkel XIONGJIN
Fasilitas kami yang beroperasi
Lembar data teknis
Spesifikasi teknis
Parameter utama Cut to Length Line Stop Shear 1650 (4HI). Detail dikonfirmasi per proyek.
| Material yang sesuai | Pelat cold rolled; pelat galvanis; pelat pickled penggunaan umum; pelat baja otomotif |
|---|---|
| Ketebalan koil | 0,3-4,0 mm |
| Lebar pelat | Maksimum 300-1.550 mm sesuai penawaran referensi yang diberikan |
| Diameter luar koil | 600-2.000 mm |
| Diameter dalam koil | 508 / 610 mm |
| Berat koil maksimum | 15 t |
| Kekuatan tarik material | σb ≤ 980 MPa |
| Bentuk produk jadi | Pelat baja yang diratakan dan dipotong panjang, ditumpuk otomatis |
| Panjang pelat | Maksimum 210-4.000 mm sesuai referensi penumpuk yang diberikan |
| Lebar pelat jadi | Maksimum 300-1.550 mm |
| Toleransi panjang (L = 1 m) | ≤ ±0,3 mm pada kecepatan konstan dalam kondisi referensi yang dinyatakan pada penawaran; ≤ ±0,5 mm selama akselerasi atau deselerasi |
| Toleransi diagonal (L = 1 m) | ≤ ±0,5 mm pada kecepatan konstan dalam kondisi referensi yang dinyatakan pada penawaran |
| Akurasi perataan | Nilai referensi ≤ +1,0 mm/m² |
| Burr potong | ≤ 5% dari ketebalan pelat |
| Akurasi penumpukan | Deviasi alignment ≤ 1 mm |
| Kapasitas penumpukan | Maksimum 5.000 kg |
| Kecepatan potong | 0-60 m/mnt |
| Daya terpasang | Sekitar 250 kW |
| Pasokan listrik | 380 V / 60 Hz / tiga fase |
| Luas area yang dibutuhkan (referensi) | 28 m × 8 m |

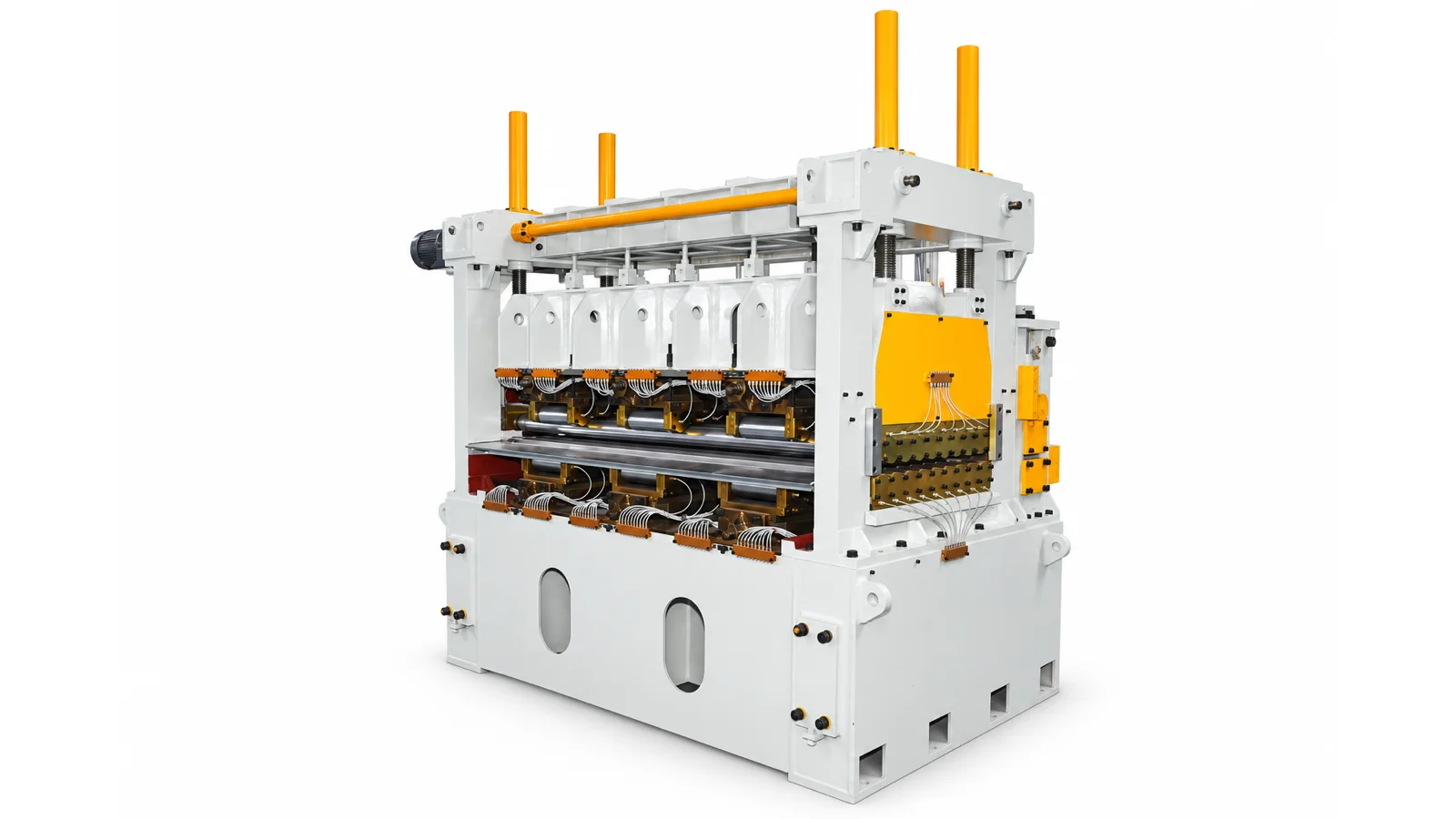

| Konfigurasi mesin perata | Leveler presisi 4HI 19 rol |
| Opsi teknis | Leveler 6HI tersedia sebagai opsi engineering |
