Cut to Length Line Rotary Shear 1350
Model: Tip 1350
Deskripsi
Ringkasan teknis
Cut to length line rotary shear 1350 mengubah koil baja menjadi pelat melalui uncoiling, leveling, NC feeding dengan kontrol panjang, pemotongan rotary shear, pengangkutan, dan penumpukan. Konfigurasi referensi memproses material 0,3–3,0 mm dengan lebar pelat 300–1250 mm. Juga cocok untuk blanking (pemotongan format) kontinu.
Lini dilengkapi leveler 6HI 21 rol, modul aplikasi protective film, NC feeding, dan rotary shear double blade — ideal untuk baja galvanis (GI), aluminium, dan baja tahan karat dalam batas kekuatan material.

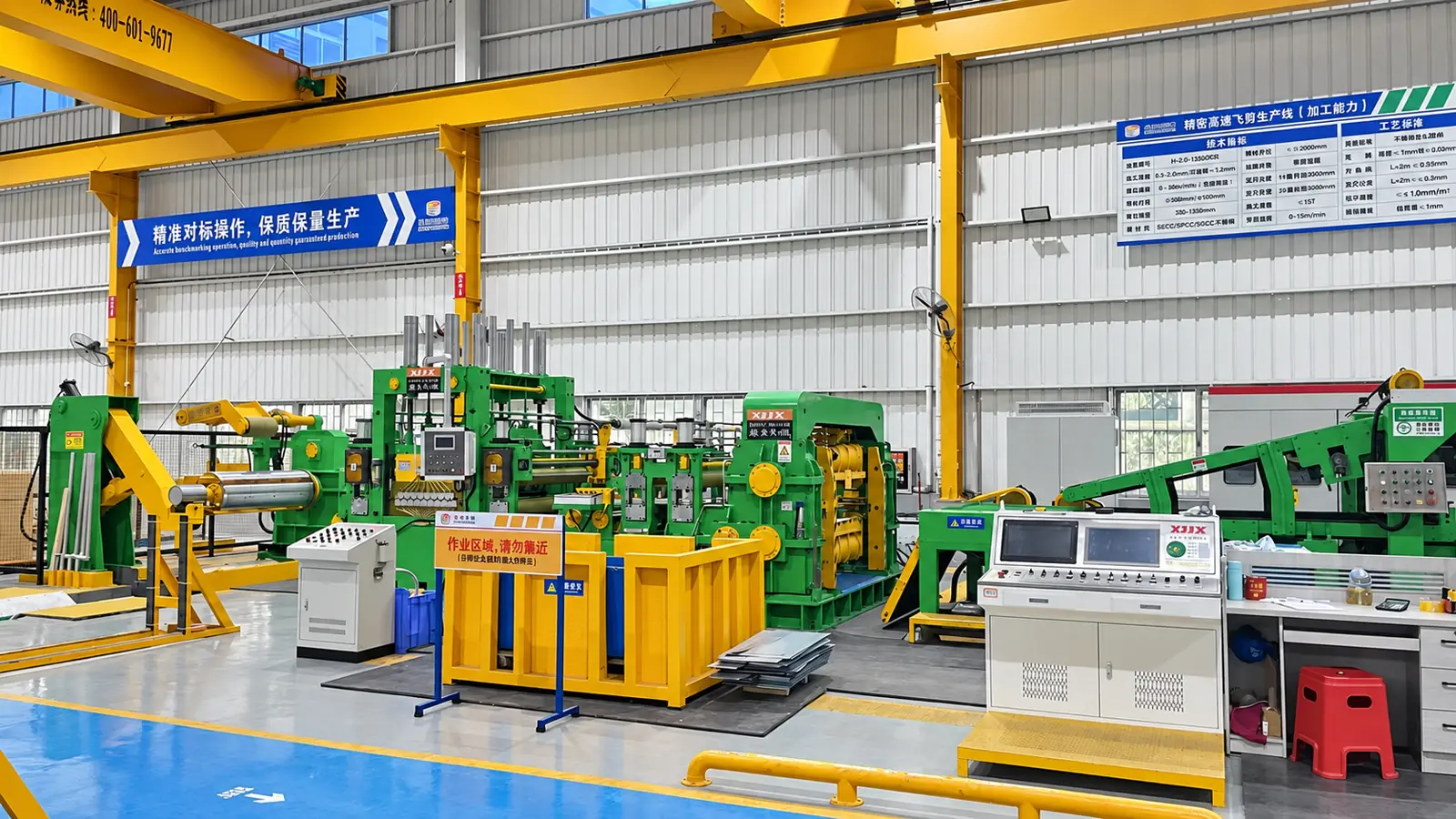

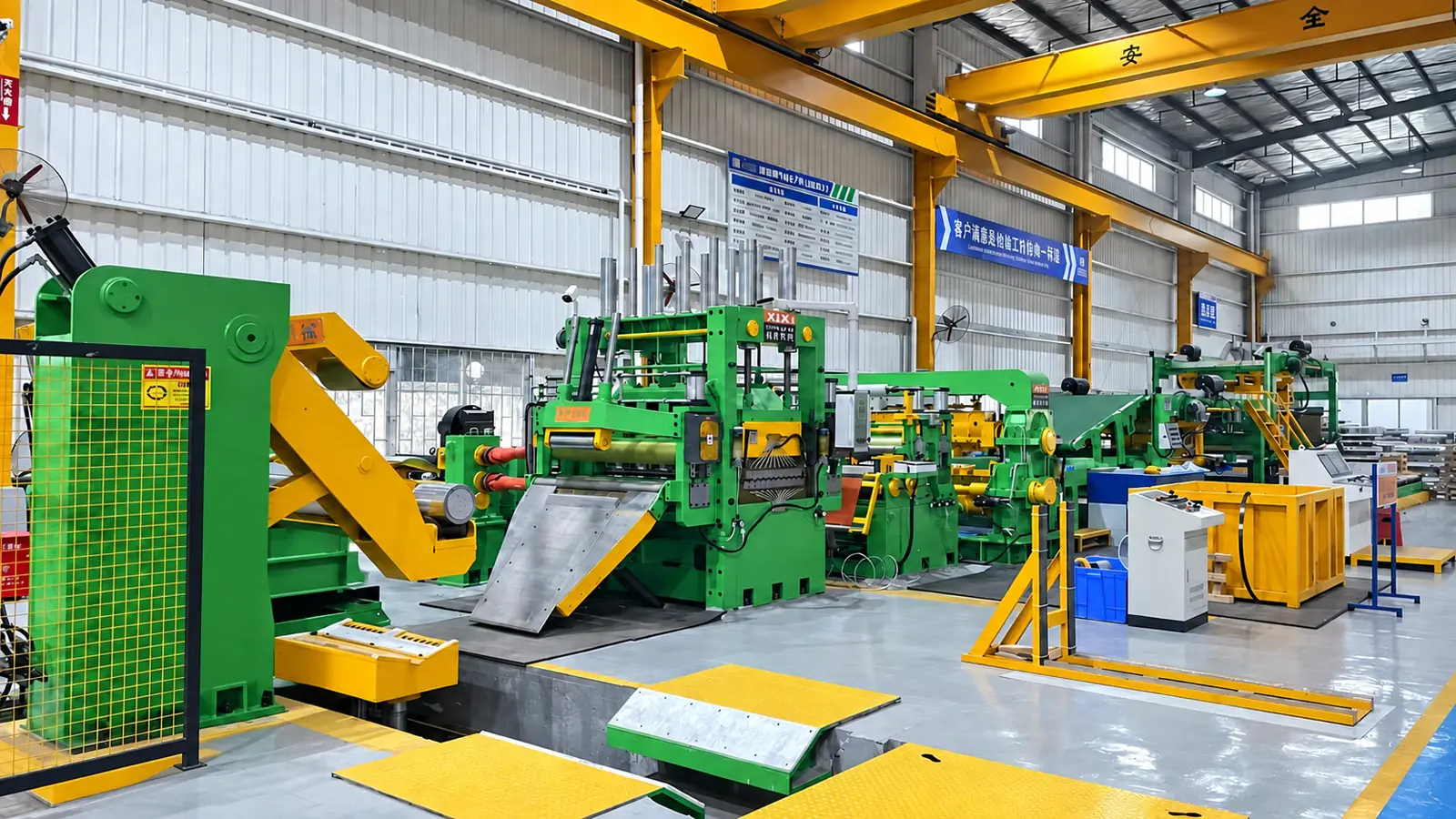

Bengkel XIONGJIN
Fasilitas kami yang beroperasi
Lembar data teknis
Spesifikasi teknis
Parameter utama Cut to Length Line Rotary Shear 1350. Detail dikonfirmasi per proyek.
| Model | Tip 1350 |
|---|---|
| Material yang sesuai | Baja galvanis (GI), aluminium, dan baja tahan karat |
| Ketebalan material | 0,3–3,0 mm |
| Lebar pelat | 300–1250 mm |
| Diameter luar koil | 600–1800 mm |
| Diameter dalam koil | 508 mm |
| Berat koil maksimum | 15 t |
| Kekuatan tarik (referensi) | σb ≤ 470 MPa |
| Panjang meja penumpuk no. 1 | 3000 mm |
| Toleransi panjang (L = 2 m) | L = 2 m: ±0,3 mm; kondisi referensi: "1,0 mm" |
| Toleransi diagonal (L = 2 m) | L = 2 m: ±0,5 mm; kondisi referensi: "1,0 mm" |
| Akurasi perataan | Spesifikasi referensi: ≤ ±1,0 mm/m²; dasar pengukuran perlu diverifikasi |
| Persyaratan kualitas permukaan | Tidak ada cacat proses tambahan pada permukaan pelat jadi |
| Kecepatan potong | 0–80 m/mnt |
| Kecepatan threading strip | 0–15 m/mnt |
| Pasokan listrik | 380 V / 50 Hz / tiga fase |
| Daya terpasang | Sekitar 300 kW |
| Operator | 1 operator berkualifikasi dan 2–3 operator umum |
| Luas area yang dibutuhkan (referensi) | 22,5 m (P) × 9 m (L) |
| Tinggi kerja | 1100 mm |
| Kondisi operasional | Ditentukan oleh pembeli |
| Warna lini | Ditentukan oleh pembeli |
